HOE WIJ EEN VOLLEDIG REDUNDANT PERSLUCHTSTATION BOUWDEN IN EEN CONTAINERUNIT VOOR ZWARE INDUSTRIE
Sommige projecten vragen om een oplossing die verder gaat dan een standaard compressorruimte. Wanneer een industriële locatie geen geschikte binnenruimte biedt, de omgeving zwaar is en de bedrijfszekerheid absoluut gegarandeerd moet zijn, is een containerunit de meest professionele en robuuste keuze. SK Compressor Service bouwde voor een grote industriële klant een volledig zelfstandig, klimaatgecontroleerd persluchtstation — compleet geïntegreerd in een containerunit die plug-and-play op locatie werd geplaatst.
Het resultaat: een redundante persluchtinstallatie die onafhankelijk van het fabrieksgebouw functioneert, bestand is tegen buitenomstandigheden en volledig automatisch wordt beheerd door de meest geavanceerde compressormanagement-software die Kaeser aanbiedt — de SAM 4.0 Sigma Air Manager.
DE SITUATIE: PERSLUCHT OP EEN LOCATIE WAAR GEEN COMPRESSORRUIMTE BESCHIKBAAR WAS
De klant — een grote speler in de zware industrie — had een specifieke uitdaging. De productielocatie bood geen geschikte binnenruimte voor een compressorinstallatie. Een nieuwbouw compressorruimte zou tijdrovend en kostbaar zijn. De locatie vroeg om een oplossing die snel inzetbaar was, volledig zelfstandig kon functioneren en bestand was tegen de buitenomstandigheden van een zware industriële omgeving.
Daarnaast waren de eisen aan bedrijfszekerheid en luchtkwaliteit hoog. Stilstand van het persluchtsysteem was geen optie — de productieprocessen zijn volledig afhankelijk van continue persluchtlevering. En de perslucht moest aan strikte droogheidsspecificaties voldoen.
De oplossing die SK Compressor Service voorstelde: een volledig geïntegreerd persluchtstation in een containerunit — ontworpen, gebouwd en geïnstalleerd als één complete, gebruiksklare eenheid.
DE CONFIGURATIE: TWEE KAESER ASD50 MET SAM 4.0 — MAXIMALE BETROUWBAARHEID
Volledige technische configuratie
| Component | Type / Specificatie | Functie |
|---|---|---|
| Schroefcompressor 1 | Kaeser ASD50 — 25 kW | Hoofdcompressor, SIGMA PROFIL rotor, ingebouwde koeling |
| Schroefcompressor 2 | Kaeser ASD50 — 25 kW | Redundante compressor, automatische failover |
| Besturing | SAM 4.0 Sigma Air Manager | Centrale intelligente aansturing van beide compressoren |
| Droger 1 | DC absorptiedroger | Ultradroge lucht — dauwpunt tot -40°C |
| Droger 2 | DC absorptiedroger | Redundante droging, continue droge lucht gegarandeerd |
| Condensaatbehandeling 1 | Aquamat CF9 | Olie/water scheiding compressor 1 |
| Condensaatbehandeling 2 | Aquamat CF9 | Olie/water scheiding compressor 2 |
| Leidingwerk | RVS leidingsysteem | Corrosievrij, hygiënisch, lekvrij intern leidingnet |
| Behuizing | Containerunit — volledig geïsoleerd | Klimaatbeheersing, weerbestendig, plug-and-play |
Bespaart u al wat u kunt besparen?
SK Compressor Service inspecteert uw persluchtinstallatie met professionele ultrasoon-apparatuur. U ontvangt een volledig lekrapport met locaties, geschat verlies en prioritering.
VIJF TECHNISCHE KEUZES DIE DIT PROJECT BIJZONDER MAKEN
01 — Kaeser ASD50: krachtig, compact en betrouwbaar
De Kaeser ASD50 is een 25 kW schroefcompressor uit de ASD-serie — ontworpen voor zwaar industrieel gebruik. De gepatenteerde SIGMA PROFIL rotoren leveren maximale energie-efficiëntie bij elke belasting, terwijl de robuuste constructie zorgt voor een lange levensduur onder zware omstandigheden. Met twee identieke machines in de containerunit is er altijd 100% reservecapaciteit beschikbaar — de ene machine kan de volledige last overnemen als de andere in onderhoud of storing staat. Meer over de Kaeser ASD-serie op nl.kaeser.com.
02 — SAM 4.0 Sigma Air Manager: het brein van de installatie
De SAM 4.0 is Kaeser’s meest geavanceerde compressormanagement-systeem en het absolute hart van deze installatie. Waar een standaard Sigma Control de individuele machine bewaakt, coördineert de SAM 4.0 de volledige installatie als één systeem. De SAM 4.0 bewaakt en optimaliseert continu:
- Draaiverdeling — automatische verdeling van draaiuren over beide compressoren voor gelijkmatige slijtage
- Energieoptimalisatie — altijd de meest energiezuinige combinatie van machines actief op basis van de actuele luchtvraag
- Predictief beheer — onderhoudsintervallen worden bijgehouden en gemeld voordat een probleem ontstaat
- Remote monitoring — volledige bewaking op afstand via het Kaeser SIGMA NETWORK
- Automatische failover — bij storing van één machine schakelt de andere automatisch en direct over
De SAM 4.0 maakt van twee afzonderlijke compressoren één intelligent, zelfstandig systeem dat zichzelf beheert. Meer over de Kaeser Sigma Air Manager.
03 — DC absorptiedroger: ultradroge lucht voor kritieke processen
Waar een standaard koeldroger perslucht droogt tot een dauwpunt van +3°C, gaat een DC absorptiedroger véél verder — tot -40°C dauwpunt of lager. Dit is noodzakelijk voor toepassingen waarbij condensaatvorming in het leidingnet absoluut niet mag voorkomen: bij lage omgevingstemperaturen, lange leidingtrajecten of procesapplicaties die gevoelig zijn voor vocht. De keuze voor DC drogers in deze containerinstallatie garandeert dat de perslucht altijd droog is — ook bij wisselende buitentemperaturen en hoge relatieve luchtvochtigheid.
04 — Dubbele Aquamat CF9: milieuveilige condensaatverwerking
Elke compressor produceert condensaat dat olie- en verontreinigingsresten bevat. De Aquamat CF9 scheidt olie en water via een actief koolstoffilterpatroon en voert het gezuiverde water milieuveilig af. Met één Aquamat per compressor is de condensaatverwerking volledig redundant — ook als één unit in onderhoud is, wordt het condensaat van de andere compressor altijd correct behandeld.
05 — RVS leidingsysteem: corrosievrij en lekvrij
Het interne leidingnet in de containerunit is uitgevoerd in RVS. In een omgeving met hoge luchtvochtigheid, temperatuurwisselingen en mogelijk agressieve stoffen in de buitenlucht is RVS de enige verstandige keuze. Geen corrosie, geen lekkage door roestvorming, geen verontreiniging van de perslucht door leidingwand-degradatie — en een aanzienlijk langere levensduur dan alternatieve materialen. Meer over onze persluchtleidingen in RVS en andere materialen.
LOGISTIEK EN INSTALLATIE: VAN PRODUCTIE TOT PLUG-AND-PLAY OPLEVERING
Een containerinstallatie vraagt om een andere logistieke aanpak dan een standaard binneninstallatie. De machines moeten worden geleverd, in de container gemonteerd, intern aangesloten en getest — voordat de container naar de definitieve locatie wordt getransporteerd. SK Compressor Service coördineerde het volledige proces.
Stap 1 — Engineering en containerontwerp Het containerontwerp werd afgestemd op de twee Kaeser ASD50 machines, de drogers, de condensaatbehandeling en het SAM 4.0 systeem. Klimaatbeheersing, ventilatie, vluchtroute, verluchting en kabeldoorvoeren werden meegenomen in het ontwerp. Elk detail — van de positionering van de machines tot de routing van het RVS leidingwerk — werd vooraf vastgesteld.

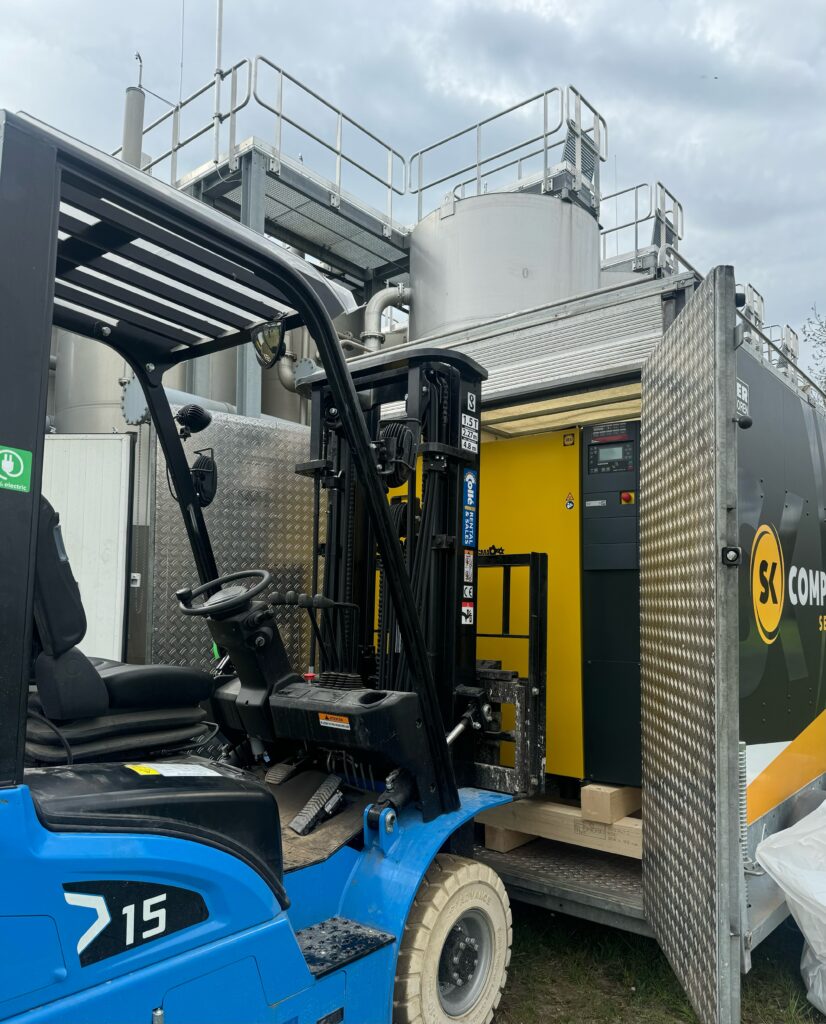

Stap 2 — Levering van de machines De Kaeser ASD50 compressoren werden getransporteerd via de bedrijfswagen van SK Compressor Service en op locatie met een heftruck in de containerunit geplaatst. Nauwkeurig werk: de machines moesten exact op de voorziene positie worden geplaatst voor de aansluitingen van het RVS leidingsysteem.
Stap 3 — Installatie en bekabeling Na plaatsing werden beide ASD50 machines elektrisch aangesloten en verbonden met de SAM 4.0 Sigma Air Manager. De DC absorptiedrogers, Aquamat CF9 condensaatafvoeren en het complete RVS interne leidingwerk werden gemonteerd en aangesloten.
Stap 4 — SAM 4.0 configuratie De Sigma Air Manager werd geconfigureerd op de specifieke situatie: draaiverdeling, drukbanden, onderhoudsintervallen, alarmgrenzen en remote monitoring parameters. Beide compressoren werden als één systeem ingeregeld en getest op correcte onderlinge communicatie en automatische failover.
Stap 5 — Druktest, functionele test en oplevering Na volledige installatie werd het systeem uitgebreid getest: druklektest op het interne leidingnet, functionele test van de automatische failover, controle van de droger-dauwpunten en verificatie van de SAM 4.0 monitoring. Na succesvolle tests werd de containerunit overgedragen aan de klant — compleet met documentatie, instellingenrapport en uitleg over de SAM 4.0 bediening.

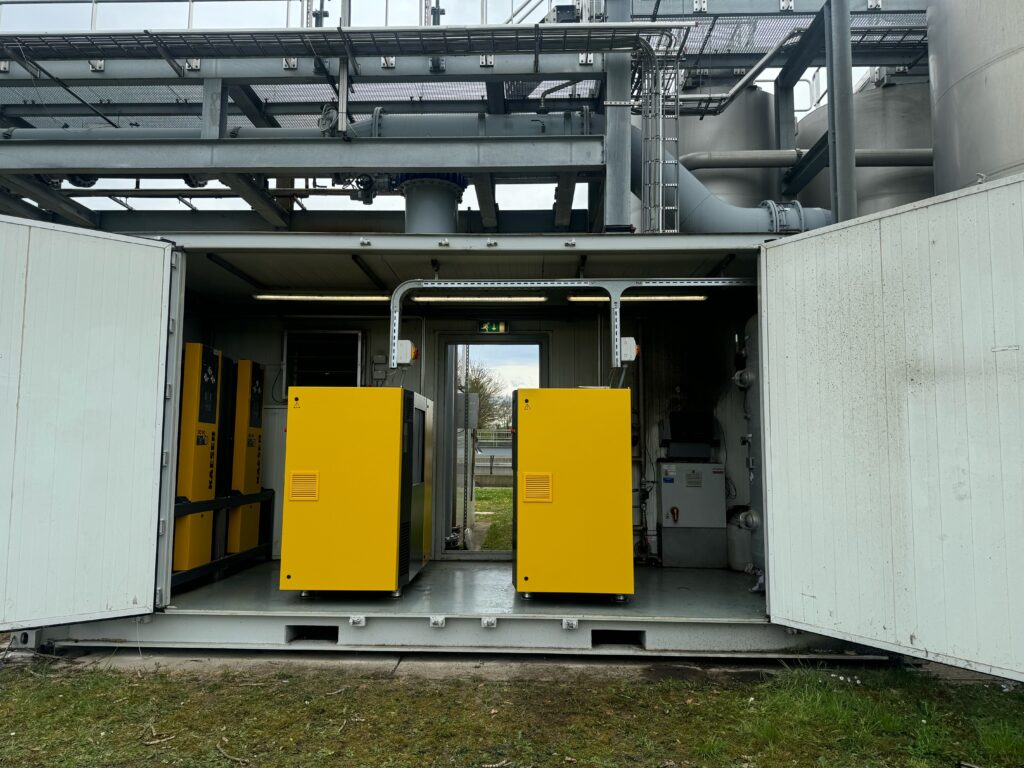

HET RESULTAAT: EEN ZELFSTANDIG, REDUNDANT PERSLUCHTSTATION DAT ZICHZELF BEHEERT
| Aspect | Resultaat |
|---|---|
| Totaal geïnstalleerd vermogen | 50 kW (2 × 25 kW) |
| Beschikbaarheid persluchtsysteem | 100% redundant — geen single point of failure |
| Luchtkwaliteit | Ultradroog via DC absorptiedroger — dauwpunt tot -40°C |
| Condensaatverwerking | Milieuveilig via 2× Aquamat CF9 |
| Besturing | SAM 4.0 — volledig geautomatiseerd en remote bereikbaar |
| Leidingwerk | RVS — corrosievrij en onderhoudsarm |
| Locatie | Buiten, in containerunit — geen gebouwruimte nodig |
| Oplevering | Turn-key — plug-and-play na plaatsing container |
De klant beschikt nu over een persluchtinstallatie die letterlijk plug-and-play functioneert: de container wordt geplaatst, de elektrische aansluiting en de persluchtleiding naar het productieproces worden gemaakt, en het systeem start automatisch op en beheert zichzelf via de SAM 4.0. Geen operator nodig, geen handmatige omschakelingen, geen enkel single point of failure.
WANNEER KIEST U VOOR EEN CONTAINERIZED PERSLUCHTSTATION?
Niet elke locatie leent zich voor een traditionele compressorruimte. Een containerinstallatie is de meest geschikte oplossing in de volgende situaties:
- Geen beschikbare binnenruimte — De productiehal of het fabrieksgebouw biedt geen ruimte voor een compressorinstallatie. De container plaatst u buiten, naast het gebouw.
- Tijdelijke of verplaatsbare installatie — De container kan op een nieuwe locatie worden geplaatst als de bedrijfssituatie verandert.
- Zware buitenomgevingen — Chemische omgevingen, havens, raffinaderijen of waterbehandelingsinstallaties waar een standaard compressor niet bestand is tegen de omgevingscondities.
- Maximale bedrijfszekerheid vereist — Met redundante compressoren en een SAM 4.0 management systeem is het persluchtstation nooit afhankelijk van één machine.
- Snelle inzetbaarheid — De container wordt volledig gebouwd en getest voordat hij naar de locatie gaat. Plaatsing en ingebruikname gaan daardoor razendsnel.
Heeft u een locatie waarbij een standaard compressorruimte niet haalbaar is? SK Compressor Service adviseert u over de mogelijkheden van een containeroplossing op maat. Bekijk ook onze andere persluchtinstallatie cases voor meer voorbeelden van complexe projecten.
Wat is het voordeel van een containerized persluchtstation ten opzichte van een vaste installatie?
Een containerinstallatie is volledig zelfstandig, weerbestendig en heeft geen gebouwruimte nodig. De container wordt volledig gebouwd en getest in de werkplaats — inclusief alle aansluitingen en instellingen — en vervolgens als één gebruiksklare eenheid naar de locatie getransporteerd. Dit bespaart installatietijd op locatie en garandeert dat alles correct werkt vóór plaatsing.
Wat doet de SAM 4.0 Sigma Air Manager precies?
Waarom DC absorptiedrogers in plaats van gewone koeldrogers?
Kan SK Compressor Service ook een containerinstallatie op maat ontwerpen en bouwen?
Hoe wordt de containerinstallatie onderhouden?
