HOE WIJ EEN COMPLEET NIEUWBOUW COMPLEX VAN 11 HALLEN VOORZAGEN VAN EEN OP MAAT BEREKEND PERSLUCHTNET
Een nieuwbouwproject is de perfecte gelegenheid om een persluchtinstallatie van meet af aan goed te doen. Geen compromissen door bestaande leidingen, geen omwegen rond oude constructies en geen beperkingen door wat er al hangt. Alleen een schone lei — en de verantwoordelijkheid om het meteen goed te ontwerpen.
Voor dit project kregen wij de opdracht om een volledig nieuw bedrijfscomplex van 11 hallen turn-key te voorzien van perslucht. Van de geconditioneerde compressorruimte tot het laatste aftappunt in de verste hal: alles op maat berekend, vakkundig aangelegd en volledig bedrijfsklaar opgeleverd.
DE OPDRACHT: 11 HALLEN, ÉÉN PERSLUCHTINSTALLATIE, NULCOMPROMIS OP DRUKVAL
De kern van de opdracht was helder maar veeleisend: lever in elk van de 11 hallen betrouwbare perslucht op de juiste druk, met de juiste veiligheidssnelkoppelingen op elke werkplek — en zorg dat de drukval over het gehele leidingnet minimaal is. Dat laatste klinkt vanzelfsprekend, maar is in de praktijk een van de meest onderschatte uitdagingen bij persluchtprojecten.
Waarom drukval zo belangrijk is
Drukval is het drukverschil tussen de compressor en het verste aftappunt in het leidingnet. Elke meter leiding, elke bocht, elke koppeling en elk filter veroorzaakt weerstand — en dus drukverlies. Als dat verlies te groot is, moet de compressor op een hogere druk draaien om het te compenseren. En elke bar extra werkdruk kost gemiddeld 7% meer elektriciteitsverbruik.
Bij een installatie die zich uitstrekt over 11 hallen is nauwkeurige berekening van leidingdiameters, leidingverloop en het aantal aftappunten daarmee geen luxe — het is een directe energiebesparing die zich over de levensduur van de installatie duizenden euro’s terugverdient.
DE CONFIGURATIE: COMPACT, COMPLEET EN OP MAAT BEREKEND
De volledige technische configuratie
| Component | Type / Specificatie | Functie |
|---|---|---|
| Schroefcompressor | Kaeser SM16T | Hoofdcompressor, 11 kW, intern geïntegreerde koeldroger |
| Besturing | Kaeser Sigma Control | Monitoring, drukregeling, storingsbewaking |
| Persluchtfilter | KE net filter met Eco-Drain | Oliefiltratie, automatische condensaatafvoer |
| Drukvat | Verzinkt 500 liter | Drukbuffering, stabilisatie luchtvraagpieken |
| Condensaatbehandeling | Aquamat CF6 | Olie/water scheiding, milieuveilige condensaatafvoer |
| Drukhoudventiel | Kaeser DHS 4.0 | Constante minimumdruk in het leidingnet |
| Leidingnet | Stalen leidingen op maat berekend | Persluchtdistributie door 11 hallen |
| Aftappunten | Prevost veiligheidssnelkoppelingen | Veilig, snel en ergonomisch aansluiten |
| Compressorruimte | Geconditioneerd | Gecontroleerde temperatuur voor optimale prestaties |
Bespaart u al wat u kunt besparen?
SK Compressor Service inspecteert uw persluchtinstallatie met professionele ultrasoon-apparatuur. U ontvangt een volledig lekrapport met locaties, geschat verlies en prioritering.
VAN LEGE NIEUWBOUWHAL TOT VOLLEDIG BEDRIJFSKLAAR PERSLUCHTNET
Stap 1 — Ontwerp en berekening
Vóór de eerste leiding werd aangelegd, stelden wij het volledige leidingplan op. Per hal werd het verwachte luchtverbruik bepaald, de leidinglengte berekend en de diameter vastgesteld. Het leidingverloop werd zo gekozen dat de drukval op het verste aftappunt binnen de norm blijft — ook bij gelijktijdig gebruik in meerdere hallen.

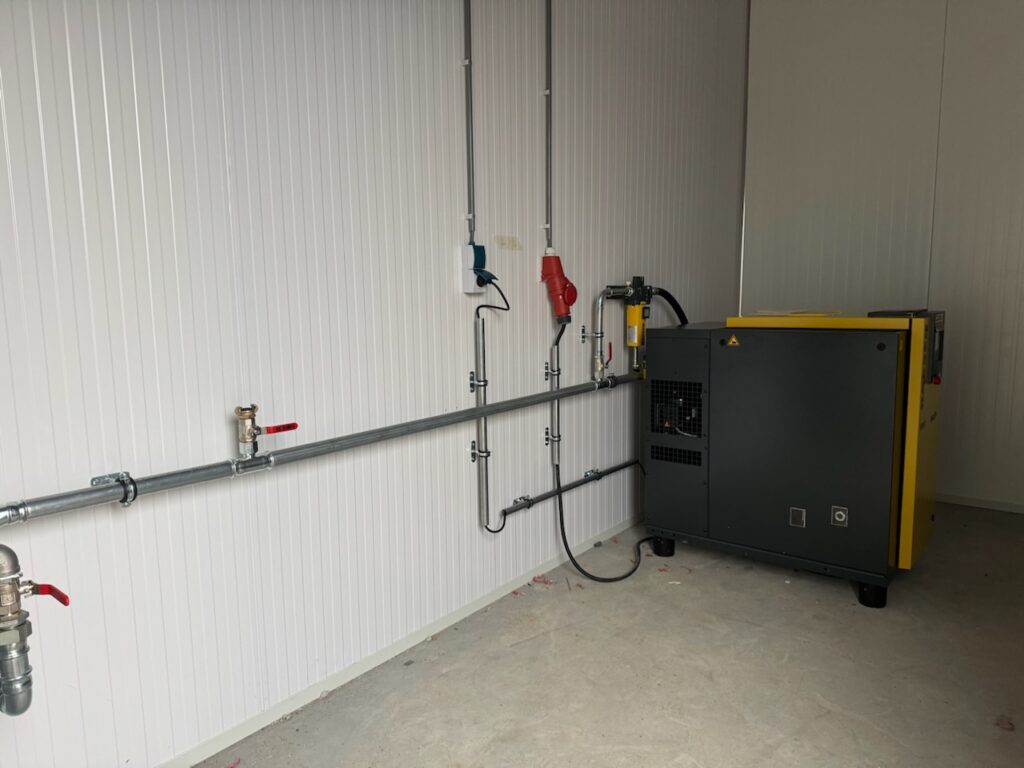

Stap 2 — Geconditioneerde compressorruimte
De compressorruimte werd ingericht als een volledig geconditioneerde technische ruimte. Ventilatie, klimaatbeheersing en de juiste akoestische maatregelen zorgen ervoor dat de Kaeser SM16T onder optimale omstandigheden werkt — zomer en winter. Een goed geconditioneerde compressorruimte verlengt de levensduur van de installatie aanzienlijk en verlaagt het storingrisico.

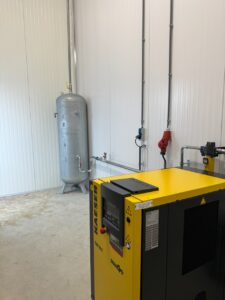

Stap 3 — Installatie compressorunit en randapparatuur
De Kaeser SM16T werd geplaatst en elektrisch aangesloten. De KE-filter met Eco-Drain, het verzinkte 500-liter drukvat, de Aquamat CF6 condensaatbehandeling en het Kaeser DHS 4.0 drukhoudventiel werden gemonteerd en onderling verbonden.

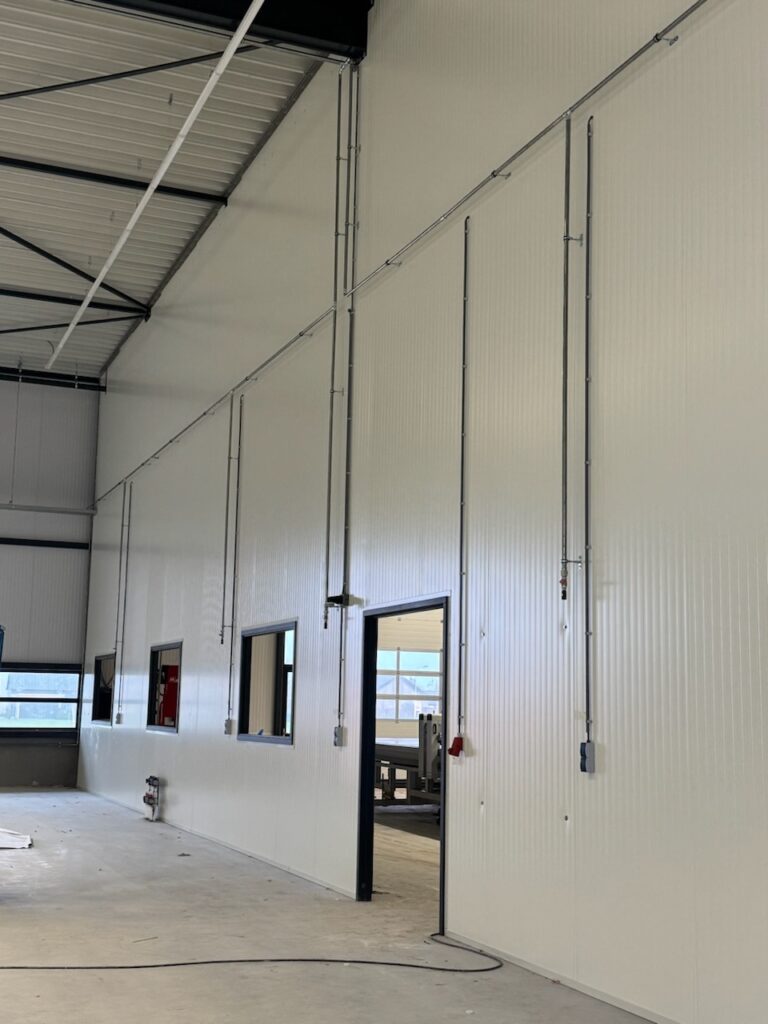

Stap 4 — Leidingwerk door de hallen
Met een schaarlift werd het leidingnet vakkundig aangelegd langs de dakconstructies van alle 11 hallen. De stalen leidingen werden netjes bevestigd aan de dakbalken — strak, professioneel en volgens het vooraf berekende plan. In elke hal werd op de juiste hoogte en positie een aftappunt aangelegd, voorzien van een afsluiter en een Prevost veiligheidssnelkoppeling.
Stap 5 — Druktest en oplevering
Na volledige installatie werd het complete leidingnet onder druk gezet en getest op lekkage. Elk aftappunt werd individueel gecontroleerd. Na een succesvolle druktest werd de installatie opgeleverd aan de klant — compleet met documentatie van het leidingplan, de uitgevoerde berekeningen en de instellingen van de Sigma Control.
HET RESULTAAT: 11 HALLEN, ÉÉN BETROUWBAAR PERSLUCHTNET
| Aspect | Resultaat |
|---|---|
| Aantal hallen voorzien | 11 hallen, elk met eigen aftappunt |
| Drukval over het net | Minimaal — op maat berekend per sectie |
| Veiligheid aftappunten | Prevost veiligheidssnelkoppeling op elk punt |
| Condensaatverwerking | Milieuveilig via Aquamat CF6 |
| Minimumdruk gegarandeerd | Via Kaeser DHS 4.0 drukhoudventiel |
| Compressorruimte | Volledig geconditioneerd |
| Oplevering | Turn-key, inclusief druktest en documentatie |
Het complex is nu volledig bedrijfsklaar voor gebruik van pneumatisch gereedschap, machines en overige persluchtafname in alle hallen. De installatie is gedimensioneerd op de huidige luchtvraag én berekend met voldoende reserve voor toekomstige groei — zodat uitbreiding van het gebruik niet leidt tot capaciteitsproblemen of hogere werkdruk.
WAAROM BEDRIJVEN SK COMPRESSOR SERVICE KIEZEN VOOR NIEUWBOUW PERSLUCHTPROJECTEN
Een nieuwbouwproject biedt één kans om het goed te doen. SK Compressor Service levert de expertise om die kans volledig te benutten — van het eerste ontwerp tot de definitieve oplevering.
- Op maat berekend — Wij ontwerpen elk persluchtnet op basis van werkelijk verbruik, leidinglengte en drukklasse. Geen standaard oplossing, maar een berekende installatie die exact doet wat het moet doen.
- Turn-key van A tot Z — Compressorruimte, compressorunit, randapparatuur, leidingnet, aftappunten en oplevering: wij regelen het volledig.
- Officieel Kaeser dealer — Directe toegang tot originele Kaeser onderdelen en fabrieksgarantie. Meer over Kaeser compressoren.
- Veiligheid ingebouwd — Prevost veiligheidssnelkoppelingen op elk aftappunt als standaard — niet als optie.
- NEN-3140 gecertificeerd — Alle elektrische aansluitingen worden conform de norm uitgevoerd en gedocumenteerd.
- Energiebesparend ontwerp — Door correcte dimensionering rijdt de compressor op de laagst mogelijke druk — dat bespaart direct op uw energierekening.
Wanneer is het beste moment om persluchtleidingen aan te leggen in een nieuwbouwproject?
Zo vroeg mogelijk in het bouwproces — idealiter zodra de staalconstructie staat en de dakbedekking dicht is. Dan kunnen leidingen worden aangelegd langs dakbalken en constructie-elementen voordat wanden worden afgewerkt en apparatuur wordt geplaatst. Dit bespaart aanzienlijk op de installatietijd en voorkomt dat leidingen later zichtbaar door ruimtes moeten lopen.
Hoe wordt een persluchtnet berekend voor minimale drukval?
Wat is het voordeel van een Kaeser DHS drukhoudventiel?
Waarom Prevost snelkoppelingen en niet een goedkoper alternatief?
Waarom kiezen voor Geberit Mapress als leidingsysteem?
Kan SK Compressor Service ook het onderhoud van deze installatie overnemen?
